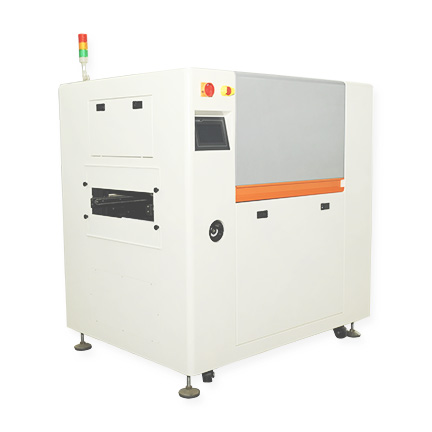

UV檢測臺用于在制造和質量控制過程中檢測材料表面的瑕疵、污染物或特定標記。其檢測精度主要受幾個關鍵因素的影響，包括光源特性、攝像系統分辨率、圖像處理軟件的能力以及具體的檢測環境條件。

UV檢測技術基于特定波長的紫外線照射待檢測物體，當某些物質受到紫外線照射時會發出熒光或反射紫外光，從而將材料表面上不易察覺的瑕疵突出顯示出來。這種技術特別適用于半導體制造、印刷電路板（PCB）生產及光學元件檢查等領域。

高質量的UV光源能夠提供均勻且強度適中的光照，這對于提高檢測精度至關重要。不同波長的紫外線適用于不同的應用場景，選擇合適的波長可以顯著增強目標缺陷與背景之間的對比度，使細微瑕疵更加明顯。高分辨率攝像系統是另一個決定性因素，現代工業相機具備數百萬像素的傳感器，能夠在近距離拍攝時捕捉其細小的細節，理論上可達到微米級別的分辨率。此外，顯微鏡鏡頭有助于實現更高的放大倍率和更佳的圖像清晰度，進一步幫助發現微小瑕疵。

圖像處理技術同樣不可或缺，它能夠自動分析捕獲的圖像，并通過濾波、邊緣檢測等方法定位和分類瑕疵。復雜的算法越精細，就越能有效地從復雜的背景中提取出有用的特征信息，確保檢測結果的準確性。

然而，在實際應用中，UV檢測臺的表現還受到一些限制。例如，環境因素如灰塵、振動和其他外部干擾都可能影響檢測結果；樣品本身的性質也會對UV光的反應產生影響，有些材料可能不會產生足夠的熒光信號供檢測；同時，為了達到更高的精度，通常需要投入更多的資金用于購買設備和軟件。

綜上所述，UV檢測臺能夠檢測出的瑕疵大小范圍廣泛，從幾十微米至幾毫米不等，具體取決于所使用的設備性能及其綜合配置。對于特別精細的應用場合，如半導體芯片上的微結構檢查，可能還需要結合其他檢測手段來獲得效果。通過合理配置和優化這些因素，UV檢測臺可以在眾多領域中發揮重要作用，確保產品質量并提升工作效率。
