| 技術參數 | ||
| 功能配置 | 技術參數及說明 | |
| 型號 | MOdel | ADJ-460B |
| 外型尺寸： | External Size L*W*H* | L=800 W=840 H=910mm |
| PCB 寬度： | 50mm-450mm; | |
| 輸送高度 | Conveyor height | 900 土20mm; |
| 傳送方向 | Conveyor direction | 口左-右 口右-左 (默認左到右); |
| 輸送速度 | Conveyor speed | 0-4500mm/ min; |
| 電源： | Porwer supply | AC220v 50~60HZ |
| 總功率 | Total power | 0.1kw |

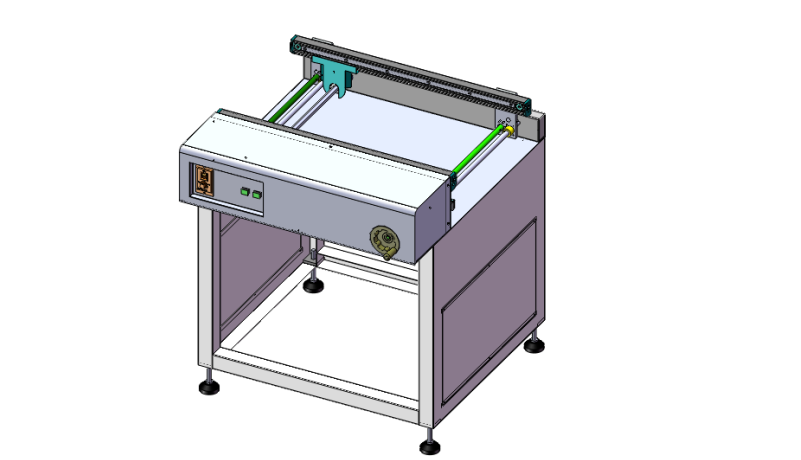

一、使用說明
注1：電源開關：按下后該機斷電。
注2：直行開關：直行開關按下后設備不停頓直行。
注3：機構調幅裝置：使用專用調幅工具進行調節。
注4：調速器：調節傳送帶速度。
注5，6：進出板電眼：自動檢測PCB進出接駁臺。
二、操作說明
1、將電源開關打到ON，設備通電，當有PCB板感應到進板電眼傳送帶轉動，調節調速器可控制傳輸速度。

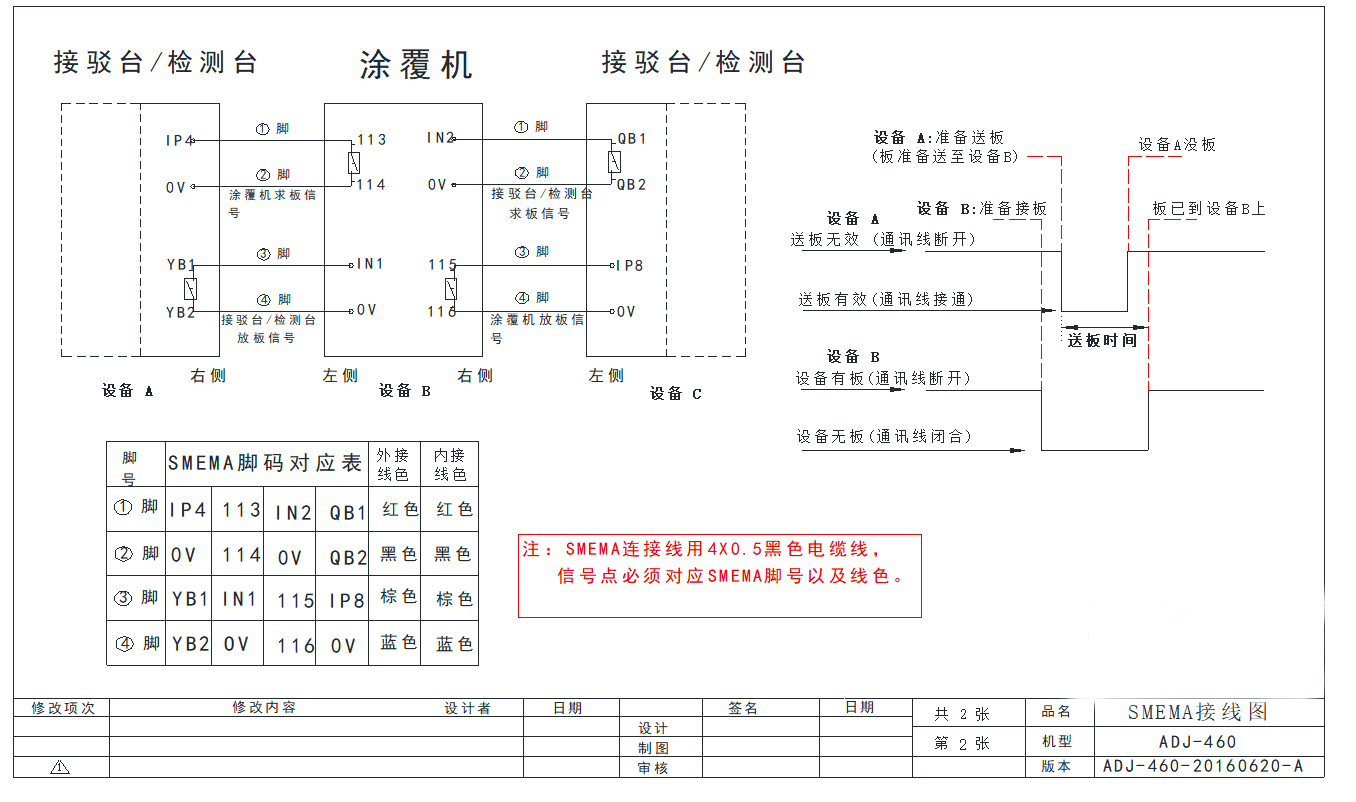

2、當PCB板停到出口時，會停止傳輸，正常情況下等待下一級設備對接駁臺發出求板信號，傳送帶才會再次啟動。
3、按下直行按鈕，傳送帶將不會停止一直運轉。
三、常見故障
| 序號 | 故障現象 | 解決辦法 | 備注 |
| 1 | 傳送帶運轉一段時間后自動停止 | 為了節約能源，當設備運轉一-段時間后會自動停止屬于正常情況。 | |
| 2 | 有PCB板時傳送帶不會自動運轉 | 進板電眼損壞。 |

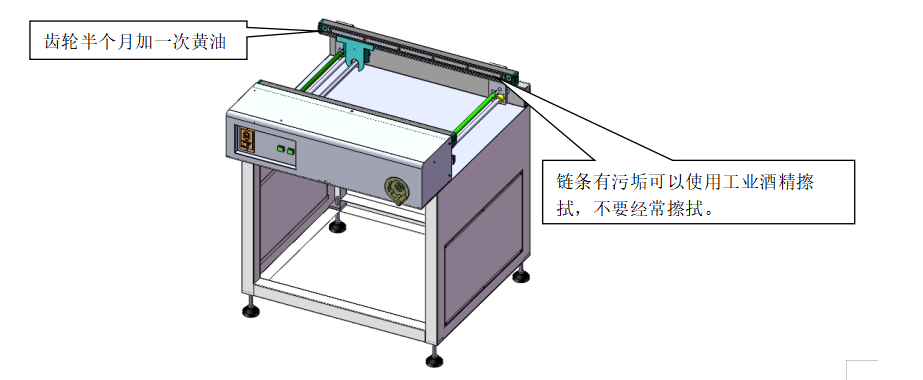

四、維護與保養

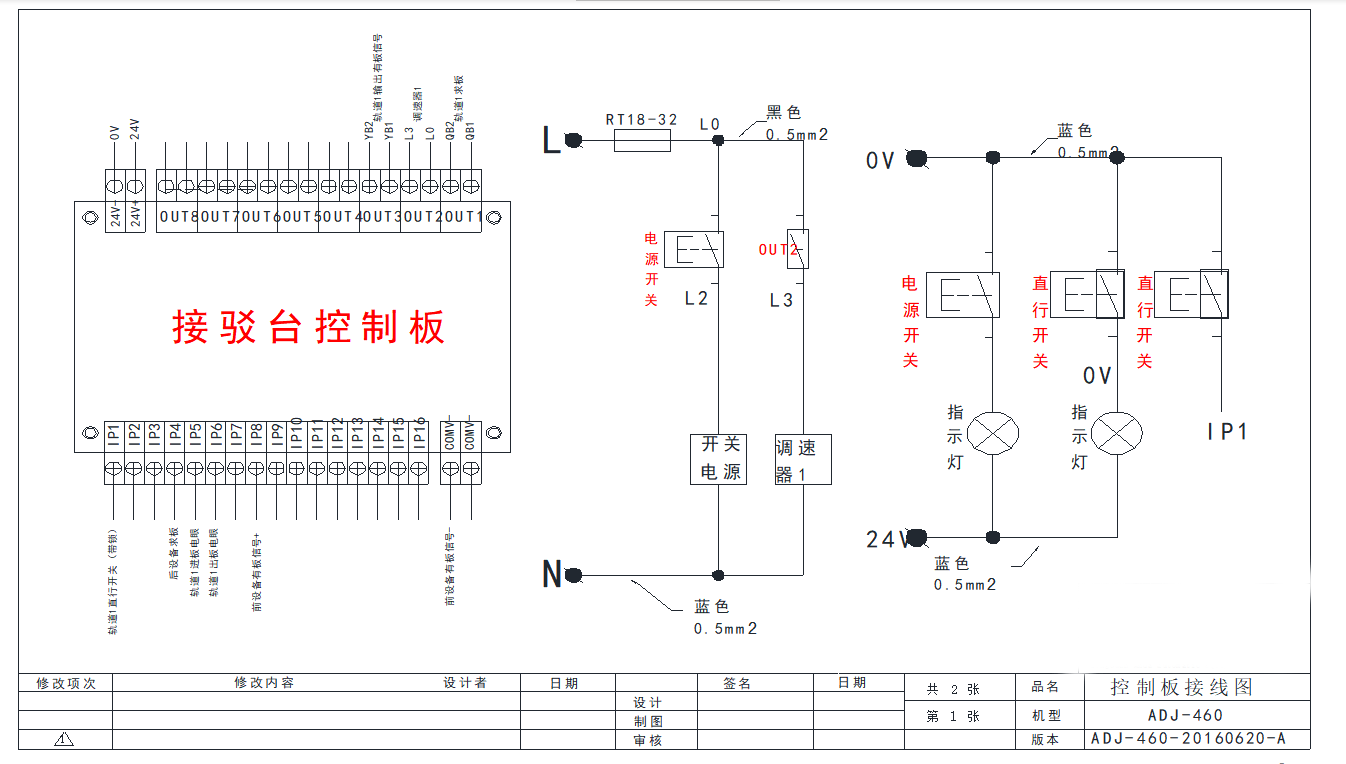

五、電氣原理圖
